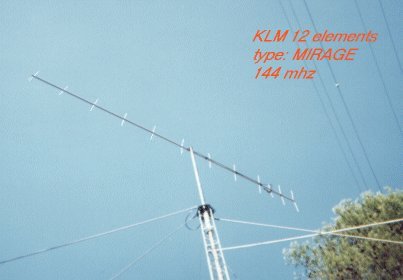

ANTENNE 2M 13LBA TYPE MIRAGE KLM 13 ELEMENTS DONT DEUX ALIMENTES
PAR UN BALUN EN COAXE KX4 COEF VEL 0.66 SOIT 68 CM POUR LE 145 MHz


REFLECTEUR ........103.2 DE LONGUEUR
DRIVEUR.....NÝ1 = 46.8*2 ..A 30.5 D ESPACEMENT
DRIVEUR ....NÝ2 = 38.7*2 . A 26.5
DIRECTEUR NÝ1 = 92.1..... .A 28
DIRECTEUR NÝ2 = 90.5.......A 60
......................NÝ3.= 90.5 ......A 60
......................NÝ4 = 90.5 ......A 66
......................NÝ5 = 90.5.......A 66
......................NÝ6 = 90.5 ......A 66
......................NÝ7 = 90.5.......A 66
......................NÝ8 = 90.5 ......A 66
......................NÝ9 = 90.5 ......A 66
....................NÝ10 = 87 .........A 66


D AUTRES ELEMENTS PEUVENT ETRES AJOUTES MAIS LE DERNIER DIRECTEUR DOIT TOUJOURS
MESURER 87 CM ET LES ESPACEMENTS 66 .
LES DEUX DRIVEURS SONT RELIES PAR UNE LIGNE CROISEE RIGIDE ET L ALIMENTATION
PAR BALUN 1/4 EN COAXIAL SE FAIT A L AVANT DU DRIVEUR (celui le plus court)
TOUS LES ELEMENTS DOIVENT ETRES ISOLES DU BOOM
IMPEDANCE AUX POINTS D ALIMENTATION 200 OHMS D OU L IMPORTANCE DU BALUN
EVITEZ DE FAIRE CHEMINER LE COAXE DANS LE CHAMP DE POLARISATION. FAIRE UNE
BOUCLE AU SORTIR DU BOOM POUR REJOINDRE LE MAT QUI DEVRA ETRE OBLIGATOIREMENT
EN MATERIAU NON CONDUCTEUR TYPE FIBRE DE VERRE PAR EXEMPLE . TOUT CECI BIEN
ENTENDU EST VALABLE POUR LA POLARISATION VERTICALE
GAIN DE L ANTENNE 14.5 DBD ENVIRON D APRES LES AMERICAINS !
73 A TOUS ET BONNE BIDOUILLE.

.MICHEL
